2° BIMESTRE



2ª Lei da Termodinâmica

Dentre as duas leis da termodinâmica, a segunda é a que tem maior aplicação na construção de máquinas e utilização na indústria, pois trata diretamente do rendimento das máquinas térmicas.

Dois enunciados, aparentemente diferentes ilustram a 2ª Lei da Termodinâmica, os enunciados de Clausius e Kelvin-Planck:

• Enunciado de Clausius:

O calor não pode fluir, de forma espontânea, de um corpo de temperatura menor, para um outro corpo de temperatura mais alta.

Tendo como consequência que o sentido natural do fluxo de calor é da temperatura mais alta para a mais baixa, e que para que o fluxo seja inverso é necessário que um agente externo realize um trabalho sobre este sistema.

• Enunciado de Kelvin-Planck:

É impossível a construção de uma máquina que, operando em um ciclo termodinâmico, converta toda a quantidade de calor recebido em trabalho.

Este enunciado implica que, não é possível que um dispositivo térmico tenha um rendimento de 100%, ou seja, por menor que seja, sempre há uma quantidade de calor que não se transforma em trabalho efetivo.

Maquinas térmicas

As máquinas térmicas foram os primeiros dispositivos mecânicos a serem utilizados em larga escala na indústria, por volta do século XVIII. Na forma mais primitiva, era usado o aquecimento para transformar água em vapor, capaz de movimentar um pistão, que por sua vez, movimentava um eixo que tornava a energia mecânica utilizável para as indústrias da época.

Chamamos máquina térmica o dispositivo que, utilizando duas fontes térmicas, faz com que a energia térmica se converta em energia mecânica (trabalho).

A fonte térmica fornece uma quantidade de calor (Q1)  que no dispositivo transforma-se em trabalho mais uma quantidade de calor que não é capaz de ser utilizado como trabalho(Q2) .

Assim é válido que:

Utiliza-se o valor absolutos das quantidade de calor pois, em uma máquina que tem como objetivo o resfriamento, por exemplo, estes valores serão negativos.

Neste caso, o fluxo de calor acontece da temperatura menor para o a maior. Mas conforme a 2ª Lei da Termodinâmica, este fluxo não acontece espontaneamente, logo é necessário que haja um trabalho externo, assim:

Rendimento das máquinas térmicas

Podemos chamar de rendimento de uma máquina a relação entre a energia utilizada como forma de trabalho e a energia fornecida:

Considerando:

n =rendimento;

t = trabalho convertido através da energia térmica fornecida;

Q1=quantidade de calor fornecida pela fonte de aquecimento;

Q2 =quantidade de calor não transformada em trabalho.

Mas como constatado:

logo, podemos expressar o rendimento como:

O valor mínimo para o rendimento é 0 se a máquina não realizar nenhum trabalho, e o máximo 1, se fosse possível que a máquina transformasse todo o calor recebido em trabalho, mas como visto, isto não é possível. Para sabermos este rendimento em percentual, multiplica-se o resultado obtido por 100%.

Exemplo:

Um motor à vapor realiza um trabalho de 12kJ quando lhe é fornecido uma quantidade de calor igual a 23kJ. Qual a capacidade percentual que o motor tem de transformar energia térmica em trabalho?

Até meados do século XIX, acreditava-se ser possível a construção de uma máquina térmica ideal, que seria capaz de transformar toda a energia fornecida em trabalho, obtendo um rendimento total (100%).

Para demonstrar que não seria possível, o engenheiro francês Nicolas Carnot (1796-1832) propôs uma máquina térmica teórica que se comportava como uma máquina de rendimento total, estabelecendo um ciclo de rendimento máximo, que mais tarde passou a ser chamado Ciclo de Carnot.

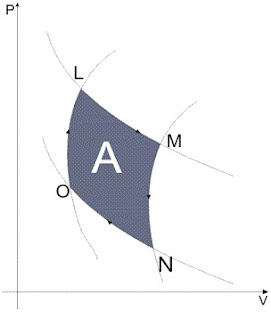

Este ciclo seria composto de quatro processos, independente da substância:

• Uma expansão isotérmica reversível. O sistema recebe uma quantidade de calor da fonte de aquecimento (L-M)
• Uma expansão adiabática reversível. O sistema não troca calor com as fontes térmicas (M-N)
• Uma compressão isotérmica reversível. O sistema cede calor para a fonte de resfriamento (N-O)
• Uma compressão adiabática reversível. O sistema não troca calor com as fontes térmicas (O-L)

Numa máquina de Carnot, a quantidade de calor que é fornecida pela fonte de aquecimento e a quantidade cedida à fonte de resfriamento são proporcionais às suas temperaturas absolutas, assim:

Assim, o rendimento de uma máquina de Carnot é:

  E

Logo:

Sendo:

T2 = temperatura absoluta da fonte de resfriamento

T1= temperatura absoluta da fonte de aquecimento

Com isto se conclui que para que haja 100% de rendimento, todo o calor vindo da fonte de aquecimento deverá ser transformado em trabalho, pois a temperatura absoluta da fonte de resfriamento deverá ser 0K.

Partindo daí conclui-se que o zero absoluto não é possível para um sistema físico.

Exemplo:

Qual o rendimento máximo teórico de uma máquina à vapor, cujo fluido entra a 560ºC e abandona o ciclo a 200ºC?

                         FONTE: https://www.sofisica.com.br/conteudos/Termologia
